Mi a nagy tisztaságú titán és fő előnyei?

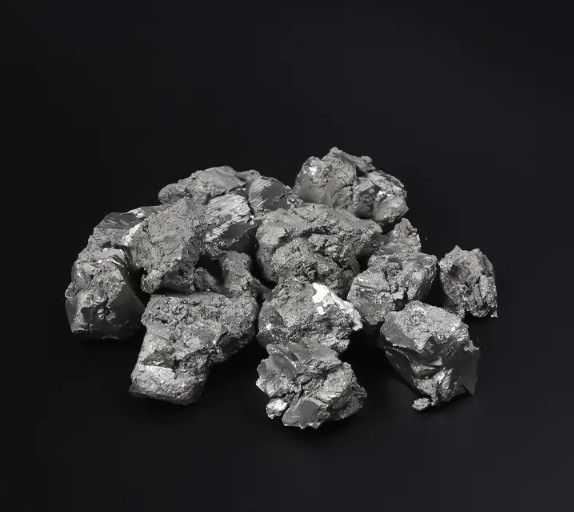

Nagy tisztaságú titán tisztaságú titán fémanyagokra vonatkozik 4N (99,99%) és magasabb 5N minőségű (99,999%) ultra-nagy tisztaságú titánnal, amely a jelenlegi ipari gyártási szabványt képviseli. A közönséges kereskedelmi tisztaságú titánhoz (körülbelül 99,5%-os tisztaság) képest a nagy tisztaságú titán rendkívül alacsony szennyeződést tartalmaz, így pótolhatatlan az olyan élvonalbeli területeken, mint a félvezetőgyártás, a repülőgépipar és az orvosi alkalmazások.

Kulcsfontosságú teljesítménymutatók

A nagy tisztaságú titán alapvető előnyei három dimenzióban tükröződnek:

• Ultra-nagy tisztaságú : Az 5N minőségű, nagy tisztaságú titán összes szennyeződése 10 ppm alatt van, ami megfelel a félvezető porlasztási célokra vonatkozó szigorú követelményeknek
• Erős korrózióállóság : Stabil marad erős korrozív közegekben, mint például sósav és kénsav, éves korróziós sebessége alatt 0,001 mm
• Kiváló mechanikai tulajdonságok : A szakítószilárdság eléri 345-550 MPa alacsony sűrűsége mellett 4,51 g/cm³

Miért kritikus a nagy tisztaságú titán a fejlett gyártáshoz?

A fejlett gyártásért folyó globális versenyben az anyagtisztaság közvetlenül meghatározza a termékek teljesítményplafonját. A félvezető chipek gyártásában például a porlasztási céltisztaság 4 N-ről 5 N-ra történő növelése javíthatja a chip hozamát azáltal, hogy 15%-20% , mert a nyomnyi mágneses szennyeződések, mint például a vas és a nikkel, megzavarják az elektronvándorlási útvonalakat.

Ipari kereslethajtók

A nagy tisztaságú titán stratégiai értéke a következő ipari trendekből fakad:

1. A félvezető folyamat csomópontjai 3 nm-re vagy az alá fejlődnek, és a céltisztaság 4N-ről 5N-6N-ra történő növelését igénylik
2. A repülőgép-motorok tolóerő-tömeg arányának követelményei meghaladja a 12:1-et, ezért nagy tisztaságú titánötvözetek szükségesek a szerkezeti tömeg csökkentése érdekében
3. Orvosi implantátum szabványok korszerűsítése, amely titán anyag oxigéntartalmát írja elő 500 ppm a biokompatibilitás biztosítása érdekében

5N minőségű ultra-nagy tisztaságú titán ipari gyártása

Az 5N minőségű ultra-nagy tisztaságú titán ipari gyártása globális műszaki kihívás. Jelenleg világszerte csak néhány vállalat sajátította el az alapvető technológiát, és a gyártási folyamatok számos fejlett tisztítási technikát integrálnak.

A gyártási folyamat alapvető útvonala

A főáramú gyártási folyamat egy összetett technológiai útvonal kombinációját alkalmazza olvadt só elektrolitikus finomítás és vákuum-elektronsugaras olvasztás :

• Olvadt só elektrolitikus finomítása : Az olvadt sórendszerben 600-900 °C-on az elektrolízis ionizálja és elválasztja a szennyeződéseket, például oxigént, nitrogént és vasat a szivacs titánból, így a tisztaság 2N-ról 4N-ra nő.
• Vákuumos elektronsugaras olvasztás (EBM) : 10-3 Pa nagy vákuumkörnyezetben a nagyenergiájú elektronsugarak bombázzák a titán tömböket, aminek következtében az alacsony forráspontú szennyeződések (például magnézium és klór) elpárolognak, tovább tisztulva 5N minőségig.
• Zóna finomítás : Speciális ultra-nagy tisztasági követelmények (6N-7N) esetén a többszörös zónás finomítási lépések a szennyeződésnyomok végső eltávolítását teszik lehetővé

Kritikus minőség-ellenőrzési pontok

A teljes folyamatot lefedő minőségellenőrzési rendszer az alapanyag-beszerzéstől a termékszállításig a következő alapvető elemeket tartalmazza:

1. A nyers szivacs titán szennyeződési spektrumának előzetes ellenőrzése, a kezdeti oxigéntartalom biztosítása alatt 0,05%
2. Az áram hatékonyságának valós idejű monitorozása az elektrolízis során, az elektrolitikus cella hőmérséklet-ingadozásának ±5°C-on belüli tartása
3. Online szennyeződéstartalom kimutatás röntgenfluoreszcencia spektroszkópiával (XRF) az elektronsugaras olvasztás során
4. Késztermékek teljes elemanalízise Glow Discharge Mass Spectrometria (GDMS) segítségével ppb szintű kimutatási határértékekkel

A nagy tisztaság iránti keresletet ösztönző iparágak Titán

Nagy tisztaságú titanium applications have expanded from traditional aerospace to strategic emerging industries such as semiconductors, medical devices, and new energy, forming a diversified market landscape.

Félvezetők és elektronikus információk

A forgácsgyártásban nagy tisztaságú titán porlasztó célpontokat használnak titán vékonyrétegek zárórétegként és adhéziós rétegként történő felhordására. Ahogy az ostyák mérete 8 hüvelykesről 12 hüvelykesre nő, az egycélú fogyasztás több mint 40% . Az 5N minőségű titán céltáblák vékonyréteg-ellenállást biztosítanak az alatta 50μΩ·cm , amely megfelel a 7 nm alatti folyamatok pontossági követelményeinek.

Repülés és védelem

Nagy tisztaságú titanium alloys are used to manufacture aero-engine compressor blades and fuselage load-bearing structures. For a typical commercial aircraft, titanium alloy accounts for 9-15% szerkezeti tömege, a nagy tisztaságú titán komponensek aránya évről évre növekszik. Fajlagos szilárdsága (szilárdság/sűrűség) eléri 240 MPa·cm³/g , jelentősen felülmúlja az alumíniumötvözeteket és az acélt.

Orvosi eszközök és orvosbiológiai implantátumok

A nagy tisztaságú titán biokompatibilitása sűrű TiO₂-oxid felületi filmjéből fakad. A klinikai adatok azt mutatják, hogy az 5N minőségű titán anyagból készült csípőprotézisek 15 éves túlélési aránya meghaladja 95% , jóval magasabb, mint a közönséges titán anyagok 85%-os aránya. A fogászati implantátum csontosodási ideje 6 hónapról lerövidíthető 3-4 hónap .

Vegyipari berendezések és új energia

A klór-alkáli iparban és a tengervíz sótalanításában a nagy tisztaságú titán berendezések élettartama meghaladja 20 év 3-5-ször hosszabb, mint a hagyományos rozsdamentes berendezések. A hidrogénenergia-ágazatban a nagy tisztaságú titán elektrolizáló elektródaanyagként szolgál, amely képes ellenállni a folyamatos nagyáramú ütéseknek. 2000 óra jelentős korrózió nélkül.

A megfelelő nagy tisztaságú titán termékleírások kiválasztása

A különböző alkalmazási forgatókönyvek jelentősen eltérő követelményeket támasztanak a nagy tisztaságú titán tisztaságára, formájára és teljesítményére vonatkozóan. A kiválasztás során a következő műszaki paramétereket kell átfogóan figyelembe venni:

A testreszabási szolgáltatás alapjai

A csúcskategóriás alkalmazások általában nem szabványos specifikációkat igényelnek. Egyedi rendeléseknél egyértelműen meg kell határozni a következő paramétereket:

• Megcélzott tisztasági fokozat és speciális elemszabályozási követelmények
• Geometriai mérettűrések (általában ±0,05 mm-en belül szükséges)
• Felületi érdesség (a félvezető céltárgyak Ra<0,4 μm-t igényelnek)
• Szemcseméret és tájolás szabályozása (a repülőgép-alkatrészekhez ASTM Grade 6-8 szükséges)

Technikai akadályok és jövőbeli fejlesztési trendek

A globális nagy tisztaságú titánipar erősen koncentrált szerkezettel rendelkezik, és csak néhány vállalat képes ipari 5N minőségű gyártásra. Ez a helyzet rendkívül magas technikai akadályokból és tőkebefektetési követelményekből adódik.

Alapvető műszaki akadályok

Az 5N tisztaság elérése áttörést igényel a következő technikai kihívásokban:

1. Az olvadt só rendszer összetételének kialakítása: A vezetőképesség, az illékonyság és a korrozivitás kiegyensúlyozása, a K+F ciklusok jellemzően meghaladják 5 év
2. A vákuumrendszer korlátai: Az elektronsugaras olvasztáshoz 10⁻3 Pa vákuumszintet kell fenntartani, a berendezés beruházása meghaladja a 50 millió RMB
3. Nyomelemző képesség: GDMS-t, ICP-MS-t és egyéb berendezéseket igényel, az egyegység észlelési költségei meghaladják 3 millió RMB
4. Folyamatstabilitás: A tételek közötti tisztasági ingadozásokat ±0,0005%-on belül kell szabályozni

Jövőbeli fejlesztési irányok

Nagy tisztaságú titán a technológia a nagyobb tisztaság, az alacsonyabb költségek és a szélesebb körű alkalmazások irányába fejlődik:

• 6N-7N fokozatú áttörés : Szilárdtest elektrolízis és plazmafinomítási technológiával 7N minőségű mintákat készítettek elő laboratóriumokban, kis szériás gyártás várhatóan 2030 előtt
• Zöld folyamatok : Alacsony hőmérsékletű olvadt sórendszerek fejlesztése az energiafogyasztás több mint csökkentése érdekében 30% és csökkenti a melléktermékek, például a klórgáz kibocsátását
• Adalékanyag gyártásra szánt por : Fejlesztő gömb alakú, nagy tisztaságú titánpor, az alábbi oxigéntartalommal 800 ppm SLM és EBM folyamatokhoz
• Újrahasznosítás és újrafelhasználás : Nagy tisztaságú titánhulladék-újrahasznosító rendszerek létrehozása a célhulladék tisztítására és újrafelhasználására, a nyersanyagköltségek csökkentésével 40%
