Egykristály: szerkezet, növekedési módszerek és ipari alkalmazások

Kérdezzen meg egy kohászt, hogy a sugárturbina lapátját miért öntik egykristályként, és a válasz egy tényre vezethető vissza: a szemcsehatárok azok, ahol az anyagok először tönkremennek. 1000 °C feletti hőmérsékleten ezek az atomi léptékű eltérések kúszási üregek és repedések magképződési helyeivé válnak. Teljesen távolítsa el a szemcsehatárokat, és ugyanaz a nikkel alapú ötvözet nagyjából 100 °C-kal melegebben működhet, mint a hagyományos öntött megfelelője.

Ugyanez az érvelés vezérli a félvezetőipart. Egy 300 mm-es szilícium ostyát egykristály tömbből kell levágni, mert a tranzisztor alatti szemcsehatár szétszórja a töltéshordozókat és elektromos hibákat okoz. Az egykristályok nem egy niche-laboratóriumi érdekesség; ezek jelentik a modern elektronika, a repülőgép-meghajtás és a precíziós optika szerkezeti alapját. Ez a cikk elmagyarázza, mi is valójában az egykristály, hogyan működnek a hagyományos növesztési módszerek, hol adják a legtöbb értéket az egykristályok, és mit kell ellenőrizni, mielőtt meghatározná vagy megvásárolná őket.

Mi az egykristály?

Az egykristály olyan szilárd anyag, amelyben a kristályrács folytonos és megszakítás nélküli a teljes térfogatban. Az atomok periodikus elrendezése három dimenzióban megszakítás nélkül ismétlődik, ezért az egykristályt néha egyetlen óriásszemcseként írják le. Nincsenek szemcsehatárok, nincsenek félreirányított régiók, és nincsenek szerkezeti megszakadások a rács léptékében.

Ez a meghatározás elválasztja az egykristályokat a két másik szilárdtest-szerkezettől, amelyet a mérnökök általában a következők közül választanak:

Ennek az egységességnek a gyakorlati következménye a kiszámíthatóság. Egykristályban a rugalmassági modulus, az elektromos vezetőképesség és a hőtágulás a krisztallográfiai orientáció függvényében fejezhető ki. Egy polikristályos részben ezeket a tulajdonságokat véletlenszerűen orientált szemcsék millióira átlagolják, így az irányított csúcsteljesítmény eltűnik.

Miért javítja a teljesítményt a szemcsehatárok eltávolítása?

Először is a következtetés: a szemcsehatárok a leggyengébb láncszem az anyag mikroszerkezetében, és eltávolításuk javítja a magas hőmérsékleti szilárdságot, az elektromos viselkedést és az optikai átlátszóságot. A szemcsehatárok olyan nagy energiájú régiók, amelyekben szabálytalan atomtömege van. A szennyeződések ott szoktak leválni, ott felhalmozódnak a diszlokációk, és repedések terjednek végig rajta. Három iparág szemlélteti a gyakorlati hatást.

Egykristályos turbinalapátok

A gázturbina forró részében a lapátok és lapátok nikkel alapú szuperötvözetekből készülnek. A fejlesztési út az egytengelyű öntésről az irányított szilárdságú oszlopokra, végül az egykristályokra tért át. A javulás mérhető:

Ez a körülbelül 100 °C-os hőmérsékletnövekedés közvetlenül a turbina magasabb hatásfokát és alacsonyabb üzemanyag-égetését eredményezi, ezért gyakorlatilag minden modern repülőgépmotor egykristály lapátokat használ az első turbinafokozatban.

Félvezető lapkák

A chipgyártás során a Czochralski-módszerrel termesztett egykristályos tuskóból szilícium ostyát vágnak ki. Az aktív területen lévő bármely szemcsehatár rekombinációs központként működne, szivárgási áramot okozva és csökkentve a hozamot.

Optikai átlátszóság

Az optikában az egykristályos zafír átlátszó az ultraibolya sugárzástól a középső infravörösön keresztül, és mechanikailag elég erős az ablakokhoz és a kupolákhoz. A polikristályos forma legjobb esetben is áttetsző, mert a szemcsehatárok szórják a fényt.

Hogyan nőnek az egykristályok

Valamennyi növekedési módszer egy alapelvre vonatkozik: a megszilárdulást úgy szabályozzák, hogy egyetlen mag vagy egy magkristály uralja a folyamatot, és ne képződjenek új szemcsék a megszilárdulási front előtt. Három módszer fedi le a legtöbb ipari termelést.

A kristályminőség felső határát a kiindulási anyag határozza meg. A Czochralski szilíciumnövekedésnél az alapanyag 99,9999999%-os tisztaságúra finomított polikristályos szilícium. A szuperötvözet pengék Bridgman-öntvényénél a főolvadék gondosan finomított nikkelt, kobaltot, nióbiumot és egyéb elemeket tartalmaz; A töltésben lévő nyomokban lévő szennyeződések a határokon elkülönülnek, vagy a növekvő kristályban csapdába esnek. A titánnal dolgozó kutatók és kisebb termelők számára a jól jellemezhető, szabályozott kristályos morfológiájú kiindulási anyag lerövidíti a folyamat fejlődését. A CRNMC dokumentált tisztaságú titánkristályokat szállít, így az ügyfeleknek nem kell az árucikk-titán szivacsokra jellemző tételenkénti eltérésekre hagyatkozniuk.

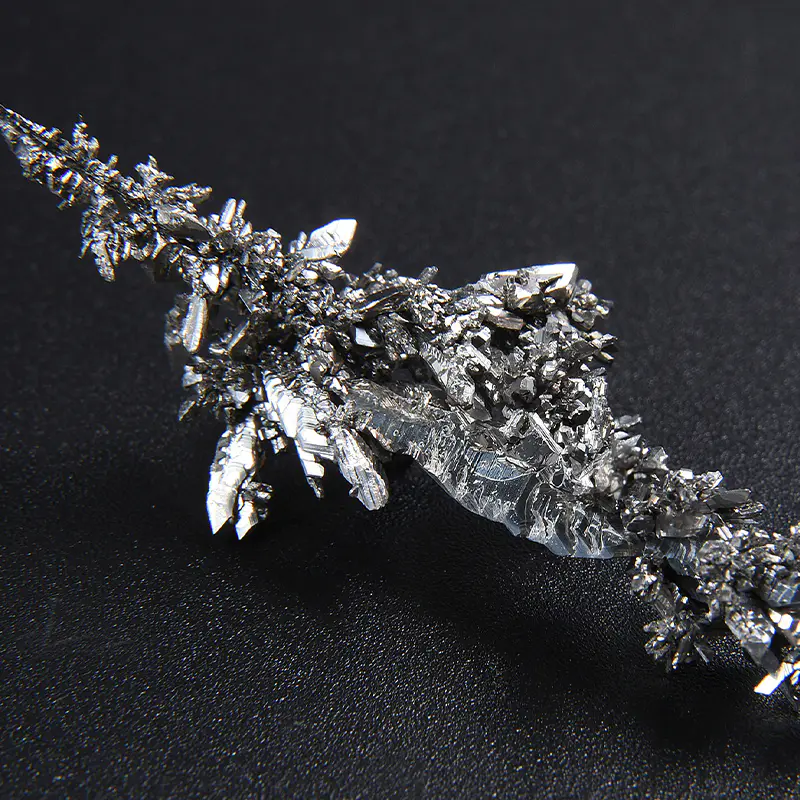

Nagy tisztaságú egykristályos titán kutatáshoz és fejlett leválasztáshoz Ez a titánkristály 99,98–99,99%-os tisztaságú, szabályozott kristályos morfológiával, így megbízható kiindulási anyag a félvezető porlasztási célokhoz és speciális kutatási alkalmazásokhoz. Termék megtekintése →

Az egykristályok ipari alkalmazásai

Az egykristályokat mindenhol használják, ahol a tulajdonságok konzisztenciájára, irányított teljesítményre vagy rendkívüli tisztaságra van szükség. Az ipari kereslet hozzávetőleges megoszlását az alábbiakban mutatjuk be; értékek szemléletesek.

Félvezető ipar

A szilícium ostyák a legnagyobb egykristályos termék térfogatát tekintve. Az ostyán kívül a félvezető ellátási lánca más formájú kristályos anyagoktól is függ: a fizikai gőzleválasztáshoz használt porlasztásos célpontoknak szabályozott szemcseszerkezetre és nagy tisztaságra van szükségük az egyenletes rétegvastagság eléréséhez, és a konzisztens szemcseméretű rézcélokat széles körben használják az összekapcsolás fémezésére. Ezeket az anyagokat szigorú tűréshatárok szerint gyártják, mivel a cél egyetlen hibája megzavarhatja a teljes lerakási folyamatot. A félvezető anyagok szegmens oldalunk felsorolja a vonatkozó termékformákat és minőségeket.

Ultra-nagy tisztaságú rézporlasztó célpont a precíziós bevonáshoz A 99,999–99,9999%-os tisztaságú és testreszabható méretekkel ez a rézcél egyenletes filmlerakódást biztosít a félvezető- és optikai bevonási folyamatokban, csökkentve a szennyeződést és a hibákat. Termék megtekintése →

Repülés és energiatermelés

Az egykristályos szuperötvözet pengék a legismertebb repülőgép-alkalmazások, de a magas hőmérsékletű ötvözetek is konzisztens tűzálló fémadalékokra támaszkodnak. A nióbium például stabil erősítő fázisokat képez, és javítja a kúszásállóságot a nikkel alapú szuperötvözetek esetében. Ugyanazok a tulajdonságok, amelyek a nióbiumot kritikussá teszik a csúcstechnológiás ötvözetekben, a szupravezető mágnesekre és a repülőgép-alkatrészekre is vonatkoznak. A nióbium-adalékban lévő nyomokban lévő szennyeződés destabilizálhatja az ötvözet fázisegyensúlyát, ezért a motorgyártók szigorú szennyezési határértékeket határoznak meg minden tételnél. Részletesebb áttekintést a cikkünkben talál a nióbium tulajdonságai megmagyarázza, hogy ez a fém miért jelenik meg oly sok magas hőmérsékletű kivitelben.

Nagy méretű, nagy tisztaságú nióbium tuskó ötvözetekhez és félvezetőkhöz Ez a 99,99%-os tisztaságú nióbium tuskó, amely 400 mm-ig és 2 tonnáig elérhető, támogatja a szuperötvözetek konzisztens tűzálló fémadalékát, és kulcsfontosságú nyersanyagként szolgál a félvezető minőségű porlasztási célokhoz. Termék megtekintése →

Optika és fotonika

A zafír, a kalcium-fluorid és a YAG (itrium-alumínium-gránát) egykristályokat lézerrendszerekben, infravörös ablakokban és precíziós lencsékben használják, mivel egyenletességük állandó törésmutatót és abszorpciót biztosít az optikai apertúrán.

Mit kell megadni kristályos anyagok vásárlásakor

Azok a vásárlók, akik monokristályokat vagy kristályminőségű alapanyagokat szereznek be, általában négy paramétert értékelnek: tisztaság, tájolás, szerkezeti integritás és dokumentáció.

1. Tisztasági fokozat. A tisztaságot általában kilencben fejezik ki: 99,99% (4N), 99,999% (5N) és 99,9999% (6N). A különbség nem tudományos. 6N-szinten az egyedi szennyeződések milliós vagy annál kisebb koncentrációban vannak jelen, és minden további kilenc jelentős mértékben növeli a finomítási költségeket.
2. Kristályos tájolás. Mivel az anizotrópia az egykristály használatának egyik oka, az orientációt a kívánt tulajdonsághoz kell meghatározni. Például egy nyomókupola zafír ablakát gyakran úgy növesztik, hogy az optikai tengely merőleges az ablak síkjára.
3. Hiba sűrűsége. Az elmozdulások, a kicsapódások és a zárványok rontják az elektronikus és mechanikai teljesítményt. Az olyan jellemzési módszerek, mint a röntgendiffrakció és a preferenciális maratás, felfedik az ilyen hibák sűrűségét.
4. Nyomon követhetőség. A felelős beszállító elemenkénti szennyeződési bontást tartalmazó elemzési tanúsítványt ad ki, nem csak a fő tisztasági számot.

A nyersanyag tisztasága és az alsó hozam közötti kapcsolat közvetlen. Az alábbi táblázat szemlélteti a kiindulási tisztaság tipikus hatását a hibamentes kristályok frakciójára egy növekedési kampányban.

Itt számít a fémbeszállító folyamatmélysége. A tisztítást, olvasztást, öntést és megmunkálást házon belül végző cég a nyersanyagtól a késztermékig a teljes láncot irányítani tudja, az eredményt tisztasági vizsgálattal ellenőrizheti. A CRNMC ezt a modellt titánra, nikkelre, rézre, nióbiumra és más speciális fémekre alkalmazza, ezért termékeit alapanyagként és kristályos termékként használják igényes alkalmazásokban.

Gyakran Ismételt Kérdések

Mi a különbség az egykristály és a polikristályos anyag között?

Az egykristálynak a teljes térfogatában folytonos, töretlen atomrácsa van, szemcsehatárok nélkül. A polikristályos anyag sok kis kristályból vagy szemcséből áll, amelyek a szemcsehatárokon találkoznak. A szemcsehatárok akadályozzák az elektrontranszportot, a szennyeződések elkülönítésének helyei és a repedések terjedésének útjai, ezért az egykristályok gyakran felülmúlják a polikristályos anyagokat, amikor ezek a tulajdonságok számítanak.

Miért használnak egykristályokat a turbinalapátokban?

Az egykristály pengék megszüntetik a szemcsehatárokat, amelyek egyébként magas hőmérsékleten gyengítenék az ötvözetet. Az egykristályos nikkel alapú penge körülbelül 100 °C-kal melegebben tud működni, mint egy hagyományos öntött penge, ami javítja a motor hatékonyságát és csökkenti az üzemanyag-fogyasztást.

Hogyan mérhető a tisztaság kristályminőségű fémekben?

A tisztaságot általában százalékban adják meg, például 99,99% (4N) vagy 99,999% (5N), a fennmaradó rész nyomelemekből áll. Az izzítókisülési tömegspektrometria (GDMS) és az induktív csatolású plazma tömegspektrometria (ICP-MS) az egyes nyomelemek mennyiségi meghatározására használt általános módszerek. Az elemzési tanúsítványnak kötegenként kell felsorolnia ezeket az értékeket.

Előállítható-e bármilyen fém egykristályként?

Elvileg a legtöbb kristályos fém egykristályként termeszthető, de a gyakorlati nehézségek és a költségek rendkívül eltérőek. Ipari mennyiségben termesztenek szilíciumot, zafírt és néhány oxidot. A nikkel-szuperötvözetek egykristály komponensként vannak öntve. A reaktív fémek, például a titán és a nióbium nagyobb kihívást jelentenek, mivel olvadáspontjuk magas, oxigén-, nitrogén- és szénaffinitásuk pedig speciális berendezéseket igényel.
